一、提問
科氏力質量流量計測量管內“掛壁”對流量計測量有何影響？
二、解答
科氏力質量流量計常常用來測量高黏度流體，例如作原油、重油等交接計量。甚至有文獻報道用來測量瀝青、石墨糊流量，也工作得很好。
然而科氏力質量流量計用來測量高黏度流體時，由于流體黏度高，容易在測量管內壁上粘結，出現“掛壁”現象，這一層覆蓋物會增加測量管的質量，對測量管的振動頻率產生影響，導致密度測量誤差。當儀表為間歇使用時，這一問題更為嚴重。
浙江某科氏力質量流量計制造廠曾處理過一次故障。該公司的一臺科氏力流量計用來測量己內酰胺和己二胺液體流量，冬季因伴熱保溫不善，導致局部結晶，儀表零點漂移，經用蒸汽吹掃，因掛壁物清理得不徹底，零點仍不好。經過二次吹掃，零點趨好。
中石化某分公司用科氏力質量流量計測量50％濃度液體燒堿，因伴熱保溫不善，引起測量管內壁結晶，以致流量零位升高。經用蒸汽吹掃后，恢復正常。
通過監測密度測量的趨勢，有可能診斷出測量管內嚴重的“掛壁”情況。
處理“掛壁”問題的方法是定期吹掃管線和良好的伴熱保溫。所以有的設計中，儀表配管圖上就預先留好蒸汽吹掃口。
三、建議
對于有可能會結晶和掛壁的流體，在選用科氏力質量流量計時，建議選用直管型結構儀表，以利日后維護。
四、討論
掛壁和結晶引起科氏力質量流量計零點漂移的作用原理是，測量管內壁附著了一層固體物質后，使其產生額外的應力。這種應力是在儀表運行過程中生成的。而在儀表安裝過程中更易產生應力。

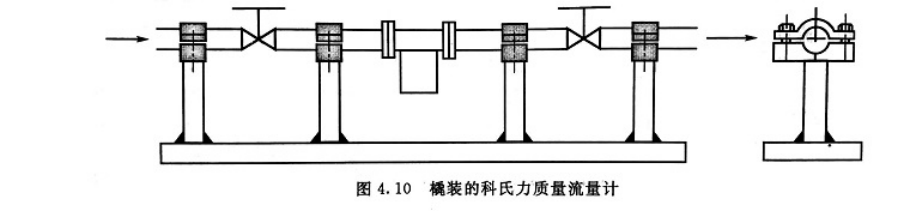

為了最大程度減小（完全消除極難做到）由于儀表安裝引起的應力，人們?cè)O(shè)計了一種橇裝的方法，就是將科氏力流量計和上下游切斷閥集成在一個牢固的底盤上，流量計在與其靠得很近的兩個支架上呈自由狀態而不受應力的作用，如圖4.10所示。然后再將底盤用底腳螺釘固定在地坪上。這樣將流量計、切斷閥和4根支架與大地形成一個整體，既消除了應力，又隔斷了機泵振動對流量計的干擾。
這樣安裝的流量計，在安裝完畢后一般要通入被測介質，然后用手持終端測試其安裝系數St和零點漂移量，如果各個環節操作均到位，零點漂移量既小又穩定，St值也可達到小的數值。
